Ống đồng nhôm C68700có thể được hàn, hàn đồng, uốn cong và mở rộng – nhưng mỗi thao tác đều yêu cầu các thông số cụ thể.Kỹ thuật sai gây ra nứt, khử kẽm hoặc hỏng mối hàn. Hướng dẫn này bao gồm các phương pháp thực hành được khuyến nghị cho các nhà máy đóng tàu, nhà chế tạo và đội bảo trì.
Cắt ống C68700 – Loại lưỡi và tốc độ
Cắt đúng cách sẽ ngăn ngừa hư hỏng do nhiệt và gờ. Sử dụng cưa vòng có răng tốt (18-24 TPI) ở tốc độ thấp.
Thông số cắt được đề xuất:
| tham số | Giá trị |
|---|---|
| Loại cưa | Cưa vòng hoặc cưa nguội (không có cưa mài mòn) |
| Răng trên mỗi inch (TPI) | 18-24 (đối với độ dày thành 2-5 mm) |
| Tốc độ cắt (m/phút) | 60-80 |
| Tốc độ nạp | Áp suất nhẹ, không đổi |
| chất làm mát | Dầu hòa tan trong nước (nước làm mát lũ) |
Những điều cần tránh:
Bánh xe bị mài mòn- – tạo ra nhiệt làm hỏng màng oxit nhôm
Máy cưa ma sát tốc độ cao – gây ra hiện tượng nóng chảy và ba via cục bộ
Dry cutting on thick walls (>5 mm) – dẫn đến sự cứng lại
Sau khi cắt:Deburr bên trong và bên ngoài. Sử dụng một công cụ mũi khoan hoặc tập tin tốt. Loại bỏ tất cả các cạnh sắc - chúng tập trung ứng suất trong quá trình giãn nở.
Ghi chú của GNEE:Nếu bạn thấy sự đổi màu xanh/đen ở mép cắt nghĩa là ống đã quá nóng. Cắt 10 mm qua vùng bị đổi màu.
Uốn ống C68700 – Sử dụng bán kính và trục gá tối thiểu
C68700-O60 (ủ) uốn cong dễ dàng. Vết nứt C68700-H80 (vẽ cứng) ở những khúc cua chật.
Bán kính uốn tối thiểu (đường tâm):
| Ống OD (mm) | C68700-O60 (ủ) | C68700-H80 (vẽ cứng) |
|---|---|---|
| 12 mm | 36 mm (3D) | Không được đề xuất |
| 25mm | 75 mm (3D) | Không được đề xuất |
| 50mm | 150 mm (3D) | 250 mm (5D) – cận biên |
| 75mm | 225 mm (3D) | Không được đề xuất |
Hướng dẫn uốn:
Sử dụng mộtuốn cong trục gácho OD > 25 mm hoặc độ dày thành < 2,5 mm
Chất bôi trơn: Hợp chất kéo -nặng (không phải dầu thông thường)
Tốc độ: Chậm và không đổi - 10-15 giây cho mỗi lần uốn cong 90 độ
Springback: C68700 có độ đàn hồi 2-3 độ. Uốn cong 3 độ.
Các khuyết tật uốn thường gặp và nguyên nhân:
| Khuyết điểm | Gây ra | Sửa chữa |
|---|---|---|
| Nếp nhăn ở bán kính bên trong | Không có trục gá hoặc trục gá quá nhỏ | Sử dụng đúng kích thước trục gá |
| Flattening (>mất đường kính 10%) | Bán kính quá chặt | Tăng bán kính uốn cong lên 4D |
| Nứt ở bán kính bên ngoài | H80 nóng nảy hoặc không bôi trơn | Chuyển sang nhiệt độ O60 |
| Thinning (>Mất tường 20%) | Tốc độ uốn cong quá nhanh | Giảm tốc độ 50% |
Khuyến nghị của GNEE:Luôn đặt hàng C68700-O60 cho bất kỳ ống nào cần uốn. Sự khác biệt về chi phí là tối thiểu. H80 chỉ nên được sử dụng cho đường ống thẳng.
Mở rộng C68700 thành Tấm ống – Lắp đặt thiết bị ngưng tụ và trao đổi nhiệt
C68700-O60 mở rộng đáng tin cậy. C68700-H80 hoặc các vết nứt lâu năm đang được mở rộng.
Quy trình mở rộng (đối với tấm ống):
| Bước chân | Hoạt động | tham số |
|---|---|---|
| 1 | Làm sạch lỗ ống trên tấm ống | Loại bỏ dầu, rỉ sét, gờ |
| 2 | Chèn ống C68700-O60 | Đầu ống kéo dài 2-3 mm qua tấm ống |
| 3 | Chọn thiết bị mở rộng | Máy giãn nở có 5-7 con lăn |
| 4 | Bôi trơn | Dầu máy nhẹ trên máy giãn nở |
| 5 | Mở rộng | Giảm 15-20% tường (không nhiều hơn) |
| 6 | Kiểm tra | Không có vết nứt nhìn thấy được, ống được đặt chắc chắn |
Tính toán giảm tường:(Độ dày thành gốc – Độ dày thành cuối cùng) / Bản gốc × 100=15-20%.
Ví dụ: tường gốc 2,0 mm. Giảm xuống 1,6-1,7 mm sau khi mở rộng.
Có chuyện gì xảy ra:
Trong phần mở rộng- (<10% reduction)– Ống rò rỉ, không ngồi được
Over-expansion (>giảm 25%)– Vết nứt ống gần tấm ống
Tính khí không đúng– H80 nứt ngay
Lỗ ống bẩn– Niêm phong không đầy đủ, rò rỉ sau này
Dữ liệu trường GNEE:Các ống C68700-O60 được mở rộng đúng cách sẽ giữ áp suất lên tới 10 MPa (đã được thử nghiệm). Việc mở rộng không đúng cách không thành công ở mức 3-4 MPa.
Thông số hàn C68700 – GTAW (TIG)
C68700 có thể hàn được nhưng không được khuyến khích sử dụng cho chế tạo ban đầu. Chỉ sử dụng hàn để sửa chữa.
Tại sao nên tránh hàn C68700 khi có thể:
Kẽm bay hơi khi hàn (khói trắng – độc)
Vùng hàn mất khả năng chống khử kẽm
Sau{0}}yêu cầu xử lý nhiệt mối hàn (nhiều cửa hàng bỏ qua việc này)
Nguy cơ nứt nếu kim loại phụ bị sai
Nếu cần hàn – thông số GTAW (TIG):
| tham số | Giá trị |
|---|---|
| Kim loại phụ | Thanh phụ C68700(không phải đồng thau, không phải đồng silicon) |
| Khí bảo vệ | Argon 100%, lưu lượng 15-20 L/phút |
| Điện cực vonfram | 2% được mài mòn, đường kính 2,4 mm |
| Cường độ dòng điện | 80-120 amps (tùy thuộc vào độ dày của tường) |
| Điện áp | 10-14 vôn |
| Làm nóng trước | 150°C (for wall >5mm) |
| Nhiệt độ giữa | Tối đa 350 độ |
| Sau{0}}xử lý nhiệt mối hàn | 300 độ trong 1 giờ (bắt buộc) |
Các bước hàn:
Làm sạch khu vực hàn bằng chổi inox (chuyên dụng – không dùng trên các kim loại khác)
Bevel tube ends to 70° included angle for wall >3 mm
Làm nóng trước-đến 150 độ (sử dụng que đo nhiệt độ)
Hàn bằng chất độn C68700, thanh lọc argon bên trong ống
Ngay lập tức đăng-làm nóng lên 300 độ trong 1 giờ– không có ngoại lệ
Làm mát chậm trong không khí (không làm nguội bằng nước)
Thụ động trong axit nitric 10% trong 30 phút
Cảnh báo của GNEE:Không hàn C68700 mà không xử lý nhiệt sau{1}}hàn. Ống hàn nhưng không được xử lý bằng nhiệt-sẽ hỏng trong vòng 6-12 tháng trong nước biển. Ống được xử lý nhiệt có tuổi thọ 5+ năm (nhưng vẫn ngắn hơn ống liền mạch).
Hàn C68700 – Phương pháp nối ưa thích
Hàn đồng được ưu tiên hơn hàn đối với C68700. Nhiệt độ thấp hơn có nghĩa là kẽm ít bốc hơi hơn và không cần-cần xử lý nhiệt sau hàn.
Thông số hàn:
| tham số | Giá trị |
|---|---|
| Hợp kim hàn | Dựa trên bạc-(AWS BAg-5, BAg-7 hoặc BAg-24) |
| Tuôn ra | Chất trợ dung màu trắng (dựa trên borax{0}}) dành cho hợp kim bạc |
| Nhiệt độ hàn | 620-760 độ (thấp hơn hàn) |
| Khe hở chung | 0,05-0,15mm |
| Phương pháp sưởi ấm | Oxy-axetylen với ngọn lửa mềm (không cacbon hóa) |
Các bước hàn:
Làm sạch ống và khớp nối (loại bỏ dầu, oxit)
Áp dụng thông lượng cho cả hai bề mặt
Lắp ráp với khoảng cách 0,1 mm
Đun nóng đều cho đến khi dòng chảy trở nên trong suốt
Áp dụng que hàn - hành động mao dẫn kéo vào khớp
Làm mát trong không khí (không nguội)
Loại bỏ cặn thông lượng bằng nước ấm và bàn chải
Khuyến nghị của GNEE:Đối với tất cả các ứng dụng nước biển, hàn đồng từ C68700 đến C68700 hoặc cho các phụ kiện bằng đồng của hải quân. Các mối nối hàn có khả năng chống lại quá trình khử kẽm tốt hơn các mối hàn.
Gia công C68700 – Tiện, Khoan và Cắt ren
C68700 hoạt động tốt nhưng hoạt động{1}}cứng nhanh. Sử dụng các công cụ sắc bén và thức ăn liên tục.
Thông số quay:
| Hoạt động | Loại công cụ | Tốc độ (m/phút) | Bước tiến (mm/vòng) | Độ sâu cắt (mm) |
|---|---|---|---|---|
| Quay thô | Cacbua (cấp C2) | 60-90 | 0.15-0.30 | 1.5-3.0 |
| Quay xong | Cacbua (C2 hoặc C3) | 90-120 | 0.05-0.10 | 0.3-0.8 |
| Cắt- | Lưỡi cacbua | 40-60 | 0.05-0.10 | – |
Thông số khoan:
| Kích thước mũi khoan | Tốc độ (RPM cho ống 25mm) | Bước tiến (mm/vòng) | chất bôi trơn |
|---|---|---|---|
| <3 mm | 2,000-3,000 | 0.02-0.05 | Dầu hòa tan |
| 3-10mm | 1,000-1,500 | 0.05-0.10 | Dầu hòa tan |
| 10-20mm | 500-800 | 0.10-0.15 | Dầu hòa tan |
Luồng (khai thác):
Sử dụngvòi điểm xoắn ốc(không phải sáo thẳng)
Kích thước mũi khoan tarô: Đối với ren M6, sử dụng mũi khoan 5,0 mm (tương tác ren 75%)
Chất bôi trơn: Dầu cắt gọt nặng (không phải dầu máy thông thường)
Tốc độ: 5-10 m/phút (rất chậm)
Ghi chú của GNEE:C68700 hoạt động-cứng lại nếu dụng cụ chà xát thay vì cắt. Sử dụng thức ăn liên tục. Không bao giờ để dụng cụ nằm trong vết cắt.
Các lỗi và giải pháp chế tạo phổ biến
| Sai lầm | Kết quả | Giải pháp GNEE |
|---|---|---|
| Cắt bằng bánh xe mài mòn | Thiệt hại nhiệt, màng oxit bị phá hủy | Sử dụng cưa vòng hoặc cưa nguội |
| Uốn cong H80 | Nứt ở bán kính bên ngoài | Đặt hàng ủ O60 để uốn |
| Mở rộng H80 hoặc già đi | Vết nứt ống ở tấm ống | Chỉ sử dụng nhiệt độ O60 |
| Hàn không cần{0}}làm nóng trước | Nứt ở vùng ảnh hưởng nhiệt- | Làm nóng trước-đến 150 độ |
| Không có-xử lý nhiệt sau mối hàn | Vùng hàn hỏng sau 6-12 tháng | Cần 300 độ trong 1 giờ |
| Sử dụng thanh phụ bằng đồng | Mối hàn khử kẽm nhanh chóng | Chỉ sử dụng chất độn C68700 |
| Không bị bong tróc sau khi cắt | Sự tập trung ứng suất, bắt đầu vết nứt | Deburr bên trong và bên ngoài |
| Over-expanding (>25%) | Tách ống gần tấm ống | Dừng ở mức giảm 20% tường |
| Lưu trữ ngoài trời trước khi fab | Bệnh rỉ sét trắng, quá trình khử kẽm bắt đầu | Kho khô trong nhà<60% humidity |
Câu hỏi thường gặp
Câu hỏi 1: Tôi có thể hàn thép không gỉ C68700 với thép không gỉ 316L không?
A: Có, nhưng sử dụng chất độn C68700 và cách ly bằng điện.
Hàn C68700 với 316L tạo ra cặp điện. Sau khi hàn, phủ một lớp điện môi lên vùng hàn. Đối với các hệ thống quan trọng, hãy sử dụng mối nối mặt bích với miếng đệm cách điện thay vì hàn. Không bao giờ hàn C68700 trực tiếp vào thép cacbon – thép sẽ bị ăn mòn nhanh chóng.
Câu hỏi 2: Tôi nên sử dụng kim loại phụ nào để hàn TIG C68700?
A: Chỉ sử dụng thanh phụ C68700 - không phải đồng thau, không phải đồng silicon, không phải C70600.
Chất độn bằng đồng tiêu chuẩn (C27000) khử kẽm nhanh chóng. Đồng silicon (C65500) tạo ra mối hàn giòn. GNEE bán que hàn C68700 (đường kính 2,4 mm) dạng gói 5 kg. Đơn hàng tối thiểu: 5kg. Thời gian thực hiện: 7 ngày.
Câu hỏi 3: Tại sao ống C68700 của tôi bị nứt khi tôi mở rộng nó vào tấm ống?
A: Rất có thể bạn đang sử dụng H80 hoặc tính khí nóng nảy thay vì O60.
Kiểm tra đơn đặt hàng của bạn. Nếu bạn đặt mua C68700-H80, ống quá khó mở rộng. Giải pháp: Quay lại GNEE để đổi sang C68700-O60. Nếu bạn có O60 mà vẫn bị nứt, hãy giảm độ giãn nở xuống mức giảm thành 15% (không phải 20%).
Câu hỏi 4: Tôi có cần đăng-xử lý nhiệt mối hàn cho mỗi mối hàn C68700 không?
A: Có – không có ngoại lệ đối với dịch vụ nước biển.
300 độ trong tối thiểu 1 giờ. Nếu không xử lý nhiệt, ứng suất dư sẽ gây ra vết nứt ăn mòn do ứng suất trong vòng 6-12 tháng. Với xử lý nhiệt, các mối hàn có tuổi thọ 5+ năm. GNEE có thể thực hiện xử lý nhiệt sau hàn tại cơ sở ở Trung Quốc trước khi vận chuyển.
Câu 5: Cách tốt nhất để uốn ống C68700 mà không cần trục gá là gì?
A: Đổ đầy cát mịn hoặc cerrobend (hợp kim-nóng chảy thấp vào ống).
Đối với những-uốn cong một lần, hãy nhét cát khô vào ống, bịt kín cả hai đầu và uốn quanh một khuôn. Để sản xuất, sử dụng máy uốn trục gá. Không bao giờ uốn cong C68700 mà không có trục gá – làm phẳng mất đường kính quá 10%.
Câu hỏi 6: Tôi có thể hàn C68700 thay vì hàn đồng hoặc hàn không?
A: Không – chất hàn mềm (thiếc{0}}chì) không liên kết tốt với đồng thau nhôm.
Màng oxit nhôm ngăn chặn sự làm ướt của chất hàn. Sử dụng chất hàn bạc (tối thiểu 45% bạc) cho các mối nối chắc chắn, chống ăn mòn-. GNEE khuyến nghị AWS BAg-5 hoặc BAg-7.
Câu hỏi 7: Làm cách nào để loại bỏ rỉ sét trắng (kẽm oxit) khỏi ống C68700 trước khi chế tạo?
A: Ngâm trong axit citric 10% trong 30 phút, sau đó rửa sạch bằng nước ngọt.
Không sử dụng axit clohydric hoặc axit sunfuric - chúng ăn mòn kim loại cơ bản. Sau khi làm sạch, thụ động trong axit nitric 10% trong 15 phút. Nếu vết gỉ trắng bao phủ hơn 10% diện tích bề mặt thì loại bỏ ống.
Câu hỏi 8: GNEE có cung cấp các bộ lắp ráp C68700 được chế tạo sẵn (ống uốn cong, tấm ống mở rộng) không?
A: Có – GNEE (Trung Quốc) cung cấp dịch vụ chế tạo theo yêu cầu.
Chúng tôi có thể uốn cong, mở rộng, hàn và hàn C68700 theo bản vẽ của bạn. Đơn hàng tối thiểu cho các bộ phận chế tạo: 500 kg. Thời gian thực hiện: 4-6 tuần. GNEE cung cấp chứng chỉ kiểm tra áp suất cho tất cả các bộ phận được chế tạo.
Kiểm tra 100% theo tiêu chuẩn ASTM B111 / C68700 – Khách hàng chứng kiến
Mỗi lô vật liệu C68700 đều trải qua một quy trình kiểm tra gồm-bước:
1) Thành phần hóa họcđược kiểm định bằng máy quang phổ Oxford (đáp ứng tiêu chuẩn ASTM B111/B135).
2) Tính chất cơ họcđược kiểm tra thông qua máy kiểm tra phổ quát 300kN về độ bền kéo (Lớn hơn hoặc bằng 370MPa) và độ cứng (80-110 HRB).
3) Độ chính xác về kích thướckiểm tra bằng micromet laser và máy đo khí nén.
4) Xác thực-chống ăn mònbao gồm thử nghiệm nitrat thủy ngân và phân tích độ sâu khử kẽm (Nhỏ hơn hoặc bằng 200μm theo tiêu chuẩn ASTM B858).
5) Thử nghiệm không{1}}phá hủy– Phát hiện 100% dòng điện xoáy hoặc siêu âm.
Chúng tôi cung cấp chứng chỉ kiểm tra nhà máy (MTC) có thể truy nguyên cho mỗi lô hàng, có sự kiểm tra của bên thứ ba (SGS/BV) theo yêu cầu.
Xuất khẩu-Đóng gói sẵn – Hộp chống rỉ-Hộp gỗ &
Sau khi vượt qua khâu kiểm tra, tất cả các ống đều được đóng gói theo tiêu chuẩn xuất khẩu và-yêu cầu cụ thể của khách hàng. Quy trình đóng gói được ghi lại dưới đây để đảm bảo khả năng truy xuất nguồn gốc và giao hàng-không bị hư hại.
Các bước đóng gói được thể hiện trong video & hình ảnh:
1. Làm sạch và sấy khô ống
2. Nắp nhựa ở cả hai đầu
3. Gói giấy chống rỉ VCI-
4. Đóng đai bằng màng chống ẩm
5. Vỏ gỗ dán (tuân thủ ISPM-15) có đệm xốp
6. Dán nhãn theo tiêu chuẩn ASTM, số lô và tem kiểm tra
Nhà máy & Thiết bị của chúng tôi
Dây chuyền sản xuất C68700 (Đồng thau nhôm) của chúng tôi được trang bị máy ép đùn liên tục-có nguồn gốc từ Đức, máy cán nguội song song có độ chính xác cao- và lò xử lý nhiệt giải pháp trực tuyến. Hệ thống đúc tự động đảm bảo sự phân bố đồng nhất của các nguyên tố nhôm và asen, trong khi-thiết bị kiểm tra dòng điện xoáy nội tuyến giám sát các khuyết tật bề mặt trong thời gian thực. Với máy cắt và làm thẳng được điều khiển bằng CNC-, chúng tôi có thể cung cấp ống và thanh C68700 với chiều dài tùy chỉnh (dung sai ± 0,5 mm), hỗ trợ OD từ 6 mm đến 219 mm cho các ứng dụng bình ngưng và bộ trao đổi nhiệt.

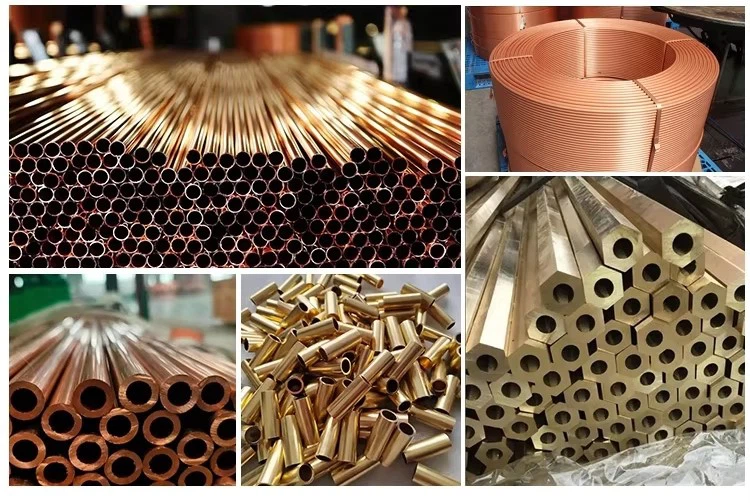

Sản phẩm đồng & hợp kim đồng – Phạm vi cung cấp
