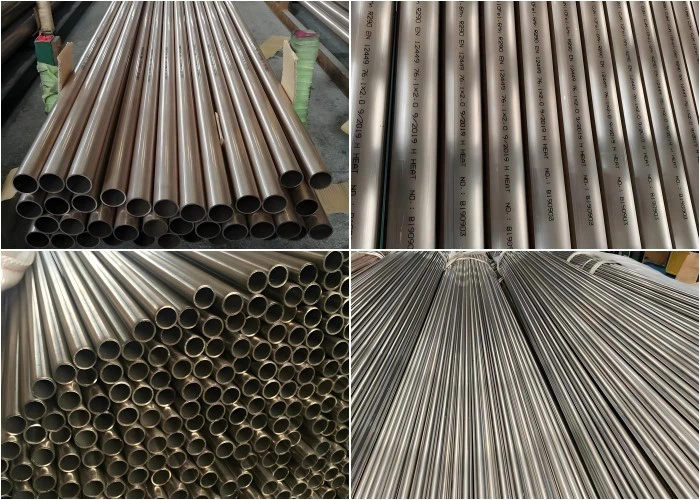

Đồng niken C70600cung cấp khả năng chống ăn mòn tuyệt vời, đặc biệt là trong môi trường nước mặn biển. Hợp kim niken-đồng rèn chính được chọn cho dịch vụ nước biển chứa 10 hoặc 30 phần trăm niken. Chúng cũng có những bổ sung quan trọng về sắt và mangan cần thiết để duy trì khả năng chống ăn mòn tốt.
Đồng Niken C70600 còn được gọi là Đồng Niken 90/10 vì nó được tạo thành từ 10% niken hoặc theo tiêu chuẩn ASTM B111 và ASME SB111. Hơn nữa, C70600 có độ bền, khả năng hàn và khả năng định hình vừa phải. Việc bao gồm lượng sắt và mangan được kiểm soát cũng mang lại cho hợp kim 90/10 khả năng chống ăn mòn nói chung và nứt do ứng suất, cũng như chống xói mòn và va đập do nước hỗn loạn chứa bọt khí và phù sa chảy với vận tốc cao.
Đặc điểm kỹ thuật
Thông số kỹ thuật tiêu chuẩn ASTM B111/B111M dành cho ống ngưng tụ và ống gia cố bằng đồng và đồng{2}}.
| Số UNS | C70600 – Số BSI CN102 – Tên ISO CuNi10Fe1Mn |
| Công ty hóa chất (%) | Cu rem / Ni 9 ~ 11 / Pb 0,05 / Fe 1 ~ 1,8 / Zn 1 tối đa / Mg 1 tối đa |
| Thông số kỹ thuật ASTM | B 111, B 395, B 466, B 552 |
| Thông số ASME | SB 111, SB 395, SB 466 |
| Ứng dụng | Ống ngưng tụ, thiết bị bay hơi và trao đổi nhiệt; Ống chưng cất; Đường ống nước mặn. |
| tính khí | O61 Được ủ / Ánh sáng H55-Rút ra |
Thành phần hóa học
| Yếu tố | ||||||
| Củ | Pb | Zn | Fe | Ni | Mn | |
| Tối thiểu (%) | 1.0 | 9.0 | ||||
| Tối đa (%) | Rem | 0.05 | 1.0 | 1.8 | 11.0 | 1.0 |
Tính chất cơ học
| Hình thức | tính khí | Độ bền kéo Sức mạnh (ksi) |
Bù đắp YS-0,2% (ksi) | YS-0,5% số máy lẻ (ksi) | Độ giãn dài (%) |
Rockwell B tỉ lệ |
Cân Rockwell F | Cân Rockwell 30T |
| Thanh | Cứng | 50 loại | 25 loại | 15 loại | ||||
| Ủ mềm | 38 phút | 15 loại | 30 loại | |||||
| Phẳng Các sản phẩm |
1/4 cứng | 53 loại | 16 loại | 35 loại | 60 loại | |||
| Như cán nóng | 40 phút cho tiêu chuẩn |
15 loại | 30 phút cho tiêu chuẩn |
3 phút cho tiêu chuẩn |
||||
| Cứng | 75 loại | 73 loại | 5 loại | 80 loại | ||||
| Ống | Ủ | 44 loại | 16 loại | 42 loại | 15 loại | 65 loại | 26 loại | |
| Ánh sáng rút ra, Cán nguội nhẹ |
45 phút cho tiêu chuẩn |
10 loại | 72 loại | 100 loại | 70 loại |
Các ứng dụng của ống ASTM B111 C70600
| Khu vực ứng dụng | Sử dụng cụ thể |
|---|---|
| bình ngưng | Bình ngưng bề mặt trong nhà máy điện và tàu thủy |
| thiết bị bay hơi | Thiết bị bay hơi nước biển trong nhà máy khử muối |
| Bộ trao đổi nhiệt | Bộ trao đổi nhiệt vỏ và ống |
| Ống chưng cất | Thiết bị chưng cất |
| Đường ống nước mặn | Hệ thống nước biển biển |
| Ống dưới nước | Ứng dụng dưới biển |
| Phần cứng hàng hải | Máy bơm, van, phụ kiện |
C70600 (90/10) so với C71500 (70/30)
| Tài sản | C70600 (90/10 CuNi) | C71500 (70/30 CuNi) |
|---|---|---|
| Hàm lượng niken | 9-11% | 28-30% |
| Hàm lượng đồng | Còn lại (~88%) | Còn lại (~67%) |
| Hàm lượng sắt | 1.0-1.8% | 0.4-1.0% |
| Độ bền kéo (ủ) | ~44 ksi (điển hình) | ~50-55 ksi |
| Sức mạnh năng suất (ủ) | ~16 ksi | ~18-20 ksi |
| Độ giãn dài (ủ) | ~42% | ~30-40% |
| Ăn mòn nước biển | Xuất sắc | Thượng đẳng |
| Chống xói mòn | Tốt (đến 3-4 m/s) | Tuyệt vời (đến 5+ m/s) |
| Độ dẫn nhiệt | Cao hơn | Thấp hơn |
| Chi phí tương đối | Thấp hơn | Cao hơn |
Tại sao chọn C70600 cho dịch vụ nước biển?
Hợp kim niken-đồng rèn chính được chọn cho dịch vụ nước biển có chứa10% hoặc 30% niken. C70600 (90/10)thường được ưa thích vì:
| Lợi thế | Lợi ích |
|---|---|
| Khả năng chống ăn mòn tuyệt vời | Chịu được môi trường nước biển mặn |
| Bổ sung sắt và mangan | Duy trì khả năng chống ăn mòn tốt |
| Sức mạnh vừa phải | Đủ cho hầu hết các ứng dụng nước biển |
| Khả năng hàn tốt | Dễ dàng chế tạo và lắp đặt |
| Khả năng định hình tuyệt vời | Có thể uốn cong và tạo hình |
| Khả năng chống bám bẩn sinh học | Giảm bảo trì |
Kết quả: C70600 là tiêu chuẩn công nghiệp cho các ứng dụng truyền nhiệt và làm mát bằng nước biển.
Ống ASTM B111 C70600 – Chất lượng & Kiểm tra
GNEEđảm bảo tất cảỐng ASTM B111 C70600đáp ứng các yêu cầu tiêu chuẩn thông qua:
| Đo lường chất lượng | Sự miêu tả |
|---|---|
| Phân tích hóa học | Kiểm định Cu, Ni, Fe, Mn, Pb, Zn |
| Kiểm tra cơ khí | Độ bền kéo, năng suất, độ giãn dài |
| Kiểm tra độ cứng | Rockwell F hoặc 30T |
| Kiểm tra mở rộng | Đánh giá độ dẻo |
| Kiểm tra độ phẳng | Đánh giá khả năng làm phẳng không nứt |
| Kiểm tra dòng điện xoáy | Phát hiện các khuyết tật bề mặt/dưới bề mặt |
| Kiểm tra thủy tĩnh | Xác minh tính toàn vẹn áp suất |
Ống ASTM B111 C70600 – Các dạng & Nhiệt độ có sẵn
| Hình thức | Nhiệt độ có sẵn | Đặc điểm chính |
|---|---|---|
| Ống | O61 (Ủ) | Mềm mại, độ dẻo cao (độ giãn dài 42%) |
| Ống | H55 (Vẽ nhẹ{1}}) | Cường độ cao hơn (độ bền kéo 45 ksi phút) |
| Thanh | Ủ cứng, mềm | Mức độ sức mạnh khác nhau |
| Sản phẩm phẳng | 1/4 cứng, cán nóng, cứng | Đối với các ứng dụng tấm/tấm |
GNEEchủ yếu cung cấpống liền mạchở nhiệt độ ủ (O61) và nhiệt độ-kéo nhẹ (H55).
Điểm tương đương quốc tế cho C70600
| Tiêu chuẩn | Lớp tương đương |
|---|---|
| UNS (Mỹ) | C70600 |
| BSI (Anh) | CN102 |
| ISO | CuNi10Fe1Mn |
| VN (Châu Âu) | CW352H |
| DIN (Đức) | CuNi10Fe1.6Mn (2.1972) |
| Tiêu chuẩn Trung Quốc | BFe10-1-1 |
| JIS (Nhật Bản) | C7060 |
Câu hỏi thường gặp
Câu 1: Thành phần hóa học của ống niken đồng ASTM B111 C70600 là gì?
A: ASTM B111 C70600chứa:Đồng (dư lượng), Niken 9-11%, Sắt 1,0-1,8%,với tối đa 0,05% Chì, 1,0% Kẽm và 1,0% Mangan. Sắt và mangan rất cần thiết cho khả năng chống ăn mòn của nước biển.
Câu 2: Nhiệt độ có sẵn cho ống ASTM B111 C70600 là gì?
A: Ống ASTM B111 C70600có sẵn ởO61 (Ủ)– mềm mại với độ giãn dài 42%, vàH55 (Vẽ nhẹ{1}})– cường độ cao hơn với độ bền kéo tối thiểu 45 ksi.GNEEcung cấp cả hai.
Câu 3: Độ bền kéo điển hình của ống ASTM B111 C70600 đã ủ là bao nhiêu?
A: Ủ ống ASTM B111 C70600có độ bền kéo điển hình là44 ksivà sức mạnh năng suất của16 ksi, với độ giãn dài 42%.
Câu hỏi 4: Các thông số kỹ thuật của ASTM bao gồm hợp kim niken đồng C70600 là gì?
A: C70600được bao phủ bởiASTM B111(ống ngưng tụ),ASTM B395(ống trao đổi nhiệt),ASTM B466(ống liền mạch), vàASTM B552(ống hàn).
Câu 5: Ống ASTM B111 C70600 thường được sử dụng ở đâu?
A: Ống ASTM B111 C70600được sử dụng trongbình ngưng, thiết bị bay hơi, bộ trao đổi nhiệt, ống chưng cất, đường ống nước mặn, ống dưới nước và phần cứng hàng hải.
Câu 6: Tại sao sắt và mangan được thêm vào hợp kim đồng niken C70600?
A:Sắt và mangan được thêm vàoC70600để duy trìchống ăn mòn tốttrong nước biển, đặc biệt là khả năng chống xói mòn và va chạm từ dòng nước hỗn loạn có chứa bọt khí và phù sa.
Câu hỏi 7: Sự khác biệt giữa C70600 và C71500 đối với dịch vụ nước biển là gì?
A: C70600 (90/10)cung cấp khả năng chống ăn mòn tuyệt vời với độ dẫn nhiệt cao hơn và chi phí thấp hơn.C71500 (70/30)cung cấp độ bền và khả năng chống xói mòn vượt trội cho-các ứng dụng nước biển vận tốc cao.
Câu hỏi 8: Tiêu chuẩn ASME tương đương với ASTM B111 C70600 là gì?
A:Tương đương ASME làASME SB111 C70600, ASME SB395 C70600 và ASME SB466 C70600. GNEEcung cấp ống theo cả tiêu chuẩn ASTM và ASME.
Câu hỏi 9: Những thử nghiệm nào được yêu cầu đối với ống ngưng tụ ASTM B111 C70600?
A:Các bài kiểm tra bắt buộc bao gồmphân tích hóa học, kiểm tra độ bền kéo, kiểm tra độ cứng, kiểm tra độ giãn nở, kiểm tra độ phẳng, kiểm tra dòng điện xoáy và kiểm tra thủy tĩnh.
Câu hỏi 10: Độ giãn dài của ống ủ ASTM B111 C70600 là bao nhiêu?
A: Ống ủ ASTM B111 C70600có độ giãn dài điển hình là42%, cho thấy độ dẻo tuyệt vời cho các hoạt động uốn và tạo hình.
Câu hỏi 11: Ống ASTM B111 C70600 có phù hợp với đường ống nước mặn không?
A:Đúng,Ống ASTM B111 C70600 được thiết kế đặc biệt cho đường ống nước mặndo khả năng chống ăn mòn, xói mòn và bám bẩn sinh học của nước biển tuyệt vời.
Câu hỏi 12: GNEE cung cấp những chứng nhận nào cho ống ASTM B111 C70600?
A: GNEEcung cấpEN10204 3.1 Chứng chỉ kiểm tra nhà máyvà có thể sắp xếp việc-bên thứ ba kiểm tra bằng cáchSGS, TUV, DNV, LLOYDS hoặc ABStheo yêu cầu.
Cách chúng tôi xác minh mọi lô hàng C70600
C70600 được chỉ định cho môi trường ăn mòn. Lỗi vật liệu thường bắt đầu với các lô chưa được kiểm tra. Chúng tôi ngăn chặn điều đó.
Kiểm tra định kỳ cho C70600:
| Mục kiểm tra | Phương pháp/Công cụ | Tiêu chí chấp nhận |
|---|---|---|
| Thành phần hóa học | Máy quang phổ phát xạ quang học | ASTM B151 / ASME SB151 |
| Tính chất kéo | Máy kiểm tra đa năng | Lớn hơn hoặc bằng 275 MPa UTS, Lớn hơn hoặc bằng 125 MPa YS |
| độ cứng | Máy thử Rockwell hoặc Brinell | Nhất quán trên toàn bộ phần |
| Tính toàn vẹn của ống | Dòng điện xoáy hoặc thủy tĩnh (tùy chọn) | Không rò rỉ, không có tín hiệu lỗi |
| Kích thước hạt | kính hiển vi kim loại | Kích thước hạt ASTM Không{0}} hoặc mịn hơn |
| Độ chính xác kích thước | Thước cặp/micromet laser | ±0,05mm hoặc chặt hơn |
Tài liệu:Mỗi lô đều nhận được Giấy chứng nhận Kiểm tra Nhà máy có chữ ký kèm theo mã số nhiệt. Có nhân chứng của bên thứ ba-(SGS, BV, Intertek).
Bao bì – Bảo vệ C70600 cho quá cảnh
C70600 chống lại sự ăn mòn của nước biển, nhưng nó không chống lại được hư hỏng vật lý hoặc khả năng xử lý kém. Bao bì của chúng tôi được thiết kế để vận chuyển-đường dài.
Bao bì C70600 theo dạng sản phẩm:
| Hình thức | Bảo vệ chính | Bảo vệ thứ cấp | Thùng chứa bên ngoài |
|---|---|---|---|
| Ống (thẳng) | Mũ nhựa + bọc xoắn ốc PE | giấy tráng sáp | Bó gỗ hình lục giác hoặc pallet thép |
| Ống (cuộn) | Lõi bìa cứng bên trong | Màng chống-làm hoen ố + màng bọc căng | Ống ván ép hoặc thùng |
| Tấm / Tấm | Giấy Kraft xen kẽ | Bảo vệ cạnh + dây đai thép | Khử trùng miễn phí đi biển-hộp gỗ dán |
| Thanh / Thanh | Phim co VCI | Tay áo bằng bìa cứng | Hộp gỗ có lót xốp |
| Dây điện | Lớp cuộn trên ống chỉ | Túi PE + hạt hút ẩm | Thùng carton + pallet xuất khẩu |
| dải | Giấy dầu xen kẽ | Cuộn dây quấn | Hộp các tông hoặc trống thép |
Đánh dấu trên mỗi gói:Cấp (C70600), số nhiệt, kích thước, trọng lượng tịnh, số PO.
Nhà máy – Thiết bị gia công C70600
Chúng tôi không phải là một thương nhân. Chúng tôi vận hành thiết bị tạo hình C70600 từ phôi đến thành phẩm.
Dây chuyền sản xuất C70600:
| Ga tàu | Thiết bị | Mục đích cho C70600 |
|---|---|---|
| Nóng chảy và đúc | Lò đúc liên tục nằm ngang | Sản xuất phôi rắn với hóa chất được kiểm soát |
| hình thành | Máy ép đùn ngược 2000T | Tạo vỏ ống liền mạch |
| Định cỡ | Máy nghiền hành lạnh (2 cao / 3 cao) | Giảm độ dày thành, cải thiện cấu trúc hạt |
| Vẽ | Bàn kéo 30T – 100T | Đạt được OD, WT và độ bóng bề mặt cuối cùng |
| Ủ | Lò vành đai lưới với bầu không khí bảo vệ | Khôi phục độ dẻo, loại bỏ ứng suất dư |
| Làm thẳng | Máy ép tóc quay 2 cuộn | Cung và hình bầu dục chính xác |
| Cắt | Máy cưa đĩa hoặc máy cưa đĩa CNC | Chiều dài chính xác (± 1mm) |
| Hoàn thiện bề mặt | Tắm ngâm + xả nước ngọt | Loại bỏ oxit, làm sáng bề mặt |
Thiết bị chất lượng cho C70600:Máy quang phổ (Thermo Fisher), UTM (công suất 60T), máy dò khuyết tật dòng điện xoáy (Magnaflux), máy đo độ cứng (Rockwell).
Dung tích:150–200 tấn mỗi tháng cho sản phẩm C70600.
Phạm vi sản phẩm – Cung cấp sản phẩm hoàn toàn bằng đồng
| Mẫu sản phẩm | Các lớp phổ biến | Tiêu chuẩn áp dụng | Kích thước sẵn có | Sử dụng cuối điển hình |
|---|---|---|---|---|
| Ống / Ống | C10100, C11000, C12200, C70600, C71500, C44300, C68700, C19400 | ASTM B75, B111, B280, B466, EN 12449, ASME SB111 | Đường kính ngoài: 4–450mm Trọng lượng: 0,5–18mm Chiều dài tối đa: 20m |
Bộ trao đổi nhiệt, bình ngưng, làm mát dầu, nhà máy khử muối, đường thủy lực |
| Tấm / Tấm | C11000, C12200, C10100, C70600, C71500, C26000, C27200, C52100 | ASTM B152, B171, B402, EN 1652, JIS H3100 | Thk: 0,2–80mm Chiều rộng: Nhỏ hơn hoặc bằng 1000mm Chiều dài: Nhỏ hơn hoặc bằng 3500mm |
Cuộn dây máy biến áp, thanh cái, gioăng, tấm lợp, tấm ốp bể chứa hóa chất |
| Thanh / Thanh | C11000, C10100, C70600, C71500, C36000, C38500, C23000, C26000 | ASTM B16, B124, B151, EN 12164, JIS H3250 | Đường kính: 4–250mm Hình dạng: tròn, lục giác, vuông, phẳng |
Thân van, linh kiện máy bơm, linh kiện máy trục vít, ốc vít, đầu nối điện |
| Dây điện | C11000, C10100, C70600, C71500, C26000, C51000, C52100 | ASTM B1, B2, B3, B206, EN 12166 | Đường kính: 0,05–10 mm Trọng lượng cuộn: 5–150kg |
Điện cực hàn, dây điện trên không, lưới, lò xo, trang sức, bọc cáp |
| dải | C11000, C26000, C27200, C70600, C52100, C19400, C19200 | ASTM B36, B465, B888, EN 1654, JIS H3100 | Thk: 0,03–4mm Chiều rộng: 4–350mm ID cuộn: 300–500mm |
Lò xo rơle, tiếp điểm pin, đầu nối đầu cuối, tem, tấm chắn EMI |
