Ống ngưng tụ ASTM B111 C70600 CuNi 90/10

Ống liền mạch được làm bằngASTM B111 UNS C70600là một điển hìnhống đồng-nikenđể sử dụng trong các thiết bị ngưng tụ bề mặt, thiết bị bay hơi và bộ trao đổi nhiệt. ASTM B111 C70600 còn được gọi là"CuNi 90/10"hoặc"đồng{0}}niken, 10%", biểu thị thành phần danh nghĩa gồm 90% đồng và 10% niken.

Nó thường có ánh kim loại màu hoa oải hương hoặc màu tím nhạt; do đó, đôi khi nó được gọi là"đồng trắng."Ống ASTM B111 C70600 có khả năng chống ăn mòn, chống xói mòn và chống bám bẩn sinh học tuyệt vời trong nước biển.

Mặc dù phải đối mặt với những thách thức từ hợp kim titan và thép không gỉ song công trong một số trường hợp, ống ngưng tụ bằng đồng{1}}niken C70600 vẫn được sử dụng rộng rãi trongcông nghiệp khử mặn nước biển, kỹ thuật hàng hải, đóng tàu, nhà máy điện và công nghiệp hóa dầudo tính dẫn nhiệt vượt trội và khả năng làm việc tuyệt vời của chúng.

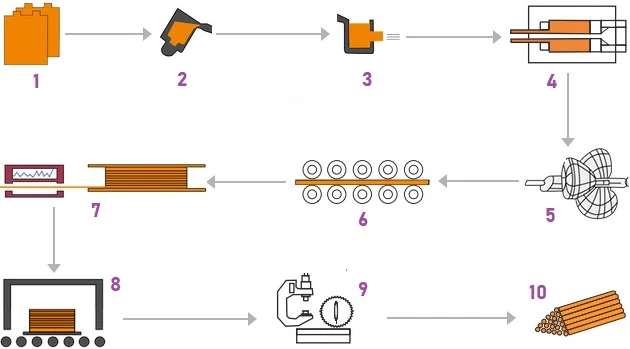

Hình-1: Sơ đồ quy trình sản xuất ống đồng và hợp kim đồng. 1 – chuẩn bị nguyên liệu thô, 2 – quy trình nấu chảy, 3 – đúc phôi, 4 – ép đùn, 5 – kéo hoặc cán, 6 – hoàn thiện, 7 – kiểm tra thủy tĩnh & kiểm tra dòng điện xoáy, 8 – ủ sáng, 9 – kiểm tra lần cuối, 10 – đóng gói & lưu kho.

Theo quyết định của người mua, ống liền mạch ASTM B111 C70600 (CuNi 90/10) có thể được cung cấp ở dạngủ nóng (O61)hoặctính khí-nhạt nhẹ (H55). "Tính khí" dùng để chỉ cấu trúc và tính chất luyện kim do quá trình xử lý nhiệt hoặc cơ học.

Bắt đầu từ quá trình nấu chảy và đúc phôi, ống đồng niken thường được sản xuất từ ​​​​vỏ ống được chế tạo bằng cách ép đùn hoặc xuyên phôi đồng. Ống liền mạch cuối cùng có thể được trang bịxử lý ủ sáng, nhằm mục đích làm mềm và tăng độ dẻo và độ dẻo dai, dẫn đến nhiệt độ được ủ là O61. Nếu sau đó ống được gia công nguội nhẹ (vẽ{1}}nhẹ), sẽ đạt được nhiệt độ H55 mạnh hơn.

Các cuộc kiểm tra và thử nghiệm sau đây được thực hiện trên các ống ngưng tụ liền mạch ASTM B111 UNS C70600:

Câu hỏi 1: Sự khác biệt giữa C70600 CuNi 90/10 và C71500 CuNi 70/30 là gì?
A:C70600 chứa 90% đồng và 10% niken, trong khi C71500 chứa 70% đồng và 30% niken. C70600 có độ dẫn nhiệt cao hơn (40 W/m·K so với 29 W/m·K) và ít tốn kém hơn. C71500 có độ bền cao hơn và khả năng chống lại sự tấn công của nước biển và sunfua vận tốc cao tốt hơn. Đối với hầu hết các ứng dụng hàng hải, C70600 là đủ. Đối với điều kiện khắc nghiệt hoặc nhiệt độ cao hơn, C71500 được ưu tiên.

Câu 2: Hàm lượng sắt trong ống ngưng tụ C70600 là gì và tại sao nó lại quan trọng?
A:C70600 chứa 1,0-1,8% sắt. Sắt rất quan trọng vì nó cải thiện khả năng chống lại sự tấn công va chạm (xói mòn{4}}ăn mòn) trong nước biển có vận tốc cao. Bàn ủi làm thay đổi màng oxit bảo vệ trên bề mặt ống, làm cho nó bám dính hơn và có khả năng chống lại sự loại bỏ cơ học. Nếu không có đủ sắt, ống sẽ bị xói mòn nhanh chóng trong dòng nước biển hỗn loạn. Đây là lý do tại sao C70600 đôi khi được gọi là "đồng-niken 90/10 với sắt".

Câu 3: Các ứng dụng điển hình của ống ASTM B111 C70600 là gì?
A:Ống C70600 được sử dụng cho thiết bị ngưng tụ bề mặt trong nhà máy điện, thiết bị bay hơi và bộ trao đổi nhiệt trong nhà máy khử muối, hệ thống làm mát tàu thủy, bộ làm mát động cơ hàng hải và bộ trao đổi nhiệt hóa dầu. Chúng đặc biệt phổ biến trong các hệ thống làm mát bằng nước biển-nơi yêu cầu khả năng chống ăn mòn và chống bám bẩn sinh học. Khả năng chống chịu tự nhiên của hợp kim đối với sự bám dính của sinh vật biển giúp giảm chi phí bảo trì.

Câu 4: Sự khác biệt giữa nhiệt độ O61 và H55 đối với ống C70600 là gì?
A:O61 được ủ hoàn toàn (mềm), độ bền thấp hơn (độ bền kéo 40 ksi) nhưng độ dẻo cao. H55 được kéo-nhẹ (gia công hơi nguội), có độ bền cao hơn (độ bền kéo 45 ksi) nhưng độ dẻo thấp hơn một chút. O61 được sử dụng khi ống sẽ được cuộn lại và mở rộng thành các tấm ống. H55 được sử dụng khi cần cường độ cao hơn để chịu được áp lực hoặc tải trọng bên ngoài. Hầu hết các ống ngưng tụ được cung cấp ở nhiệt độ O61.

Câu hỏi 5: C70600 có khả năng chống bám bẩn sinh học (tăng trưởng ở biển) không?
A:Có, C70600 có khả năng chống bám bẩn sinh học tuyệt vời. Các ion đồng thoát ra từ bề mặt ống gây độc cho các sinh vật biển như hà, trai và tảo. Điều này làm giảm nhu cầu làm sạch và duy trì hiệu quả truyền nhiệt. Không giống như thép không gỉ hoặc titan, có thể phát triển các lớp bám bẩn sinh học nặng, ống C70600 giữ tương đối sạch trong môi trường nước biển.

Câu hỏi 6: Tương đương quốc tế của UNS C70600 là gì?
A:Tương đương C70600 bao gồm: GB BFe10-1-1 của Trung Quốc; BS CN102 của Anh; DIN CuNi10Fe1.6Mn của Đức (2.1972); EN Châu Âu CuNi10Fe1Mn (CW352H); JIS C7060 của Nhật Bản. Tất cả đều có thành phần tương tự nhau (9-11% Ni, 1,0-1,8% Fe, cân bằng Cu). Luôn xác minh thành phần hóa học cụ thể vì hàm lượng sắt và mangan có thể thay đổi đôi chút theo tiêu chuẩn.

Q7: Ống C70600 có thể được sử dụng trong nước biển bị ô nhiễm hoặc ứ đọng không?
A:Có, nhưng phải thận trọng. C70600 hoạt động tốt trong nước biển sạch. Trong nước biển bị ô nhiễm hoặc ứ đọng có chứa sunfua (do phân hủy hữu cơ), C70600 có thể tạo thành một lớp màng sunfua đen có thể bong ra, dẫn đến ăn mòn nhanh. Đối với những điều kiện như vậy, C71500 (70/30) có khả năng chống chịu cao hơn. Nếu C70600 phải được sử dụng trong nước bị ô nhiễm, hãy giữ tốc độ dòng chảy trên 3 ft/s để tránh tình trạng ứ đọng.

Câu 8: Vận tốc nước biển tối đa cho ống ngưng tụ C70600 là bao nhiêu?
A:Các ống C70600 thường có thể chịu được vận tốc nước biển lên tới 10-12 feet mỗi giây (3,0-3,7 m/s) mà không bị va chạm đáng kể. Điều này tốt hơn đồng thau nhôm (8-10 ft/s) nhưng thấp hơn C71500 (12-15 ft/s). Đối với vận tốc trên 12 ft/s, nên xem xét C71500 hoặc titan. Vận tốc thực tế cho phép phụ thuộc vào chất lượng nước, hình dạng ống và khuyến nghị của nhà sản xuất.

Câu hỏi 9: Những thử nghiệm nào được yêu cầu đối với ống ASTM B111 C70600?
A:ASTM B111 yêu cầu: phân tích hóa học (Cu, Ni, Fe, Mn, Pb, Zn), kiểm tra độ bền kéo (độ bền và độ giãn dài), kiểm tra độ giãn nở (độ dẻo khi cán ống), kiểm tra độ phẳng, kiểm tra kích thước hạt (ASTM E112), kiểm tra dòng điện xoáy hoặc thủy tĩnh để phát hiện rò rỉ và kiểm tra kích thước. Kiểm tra căng thẳng dư thừa là tùy chọn. GNEE cung cấp các báo cáo thử nghiệm của nhà máy xác nhận tất cả các thử nghiệm được yêu cầu.

Câu 10: Độ dẫn nhiệt của C70600 so với các vật liệu khác là bao nhiêu?

Câu 11: Ống C70600 có thể hàn hoặc hàn đồng được không?
A:C70600 có thể được hàn bằng phương pháp hàn hồ quang vonfram khí (GTAW/TIG) với kim loại phụ phù hợp (ERCuNi). Cũng có thể hàn bằng kim loại phụ gốc bạc. Đối với các mối nối ống-với-bảng ống trong bộ trao đổi nhiệt, việc cán và giãn nở là phương pháp tiêu chuẩn, thường sau đó là hàn kín. Nên làm nóng trước (200-300 độ F) để hàn. Không cần xử lý nhiệt sau hàn vì C70600 không dễ bị nứt ăn mòn do ứng suất.

Q12: Tại sao C70600 có màu hoa oải hương/tím?
A:Ánh kim loại màu hoa oải hương mềm mại hoặc màu tím nhạt của C70600 là đặc trưng của hợp kim đồng{1}}niken. Màu sắc này là sự kết hợp giữa sắc đỏ của đồng và vẻ ngoài màu trắng bạc của niken. Khi hàm lượng niken tăng lên, màu trở nên trắng hơn (C71500 với 30% Ni gần như trắng). Màu sắc đặc biệt này giúp nhận dạng C70600 trên thực địa và đôi khi là lý do tại sao nó được gọi là "đồng trắng" ở một số vùng.

Bao bì kém sẽ phá hủy ngay cả ống trao đổi nhiệt bằng đồng tốt nhất. Là nhà máy sản xuất ống trao đổi nhiệt bằng đồng chuyên nghiệp phục vụ ống trao đổi nhiệt bằng đồng ở Hoa Kỳ, Châu Âu, Các Tiểu vương quốc Ả Rập Thống nhất, Ả Rập Saudi và Ấn Độ, chúng tôi tuân theo các tiêu chuẩn đóng gói xuất khẩu cấp quân sự-để đảm bảo không bị hư hại trong quá trình vận chuyển đường biển hoặc đường hàng không.

Quy trình đóng gói tiêu chuẩn của chúng tôi:

Đối với-đơn đặt hàng theo gói:Bộ trao đổi nhiệt ống chữ U và bộ trao đổi nhiệt bó ống chữ U được đặt trong các đồ gá thép chuyên dụng bên trong thùng để tránh biến dạng bán kính uốn.

Chứng nhận & Tuân thủ của chúng tôi:

Truy xuất nguồn gốc đầy đủ của ASTM B111 pdf và ASME SB111 pdf.

Hệ thống quản lý chất lượng ISO 9001:2015.

Sự kiểm tra của bên thứ ba-được chấp nhận: SGS, BV, Lloyds hoặc TUV.

Báo cáo thử nghiệm tuổi thọ của ống trao đổi nhiệt bằng đồng có sẵn theo yêu cầu.
