ASTM B111 C70600 cho bộ trao đổi nhiệt làm mát bằng nước biển

C70600 chống lại sự ăn mòn của nước biển, ngăn ngừa bám bẩn sinh học và có giá thành thấp hơn các hợp kim ngoại lai.Ba lý do thúc đẩy sự lựa chọn.

Đầu tiên, khả năng chống ăn mòn.C70600 tạo thành màng oxit sắt niken bảo vệ trong nước biển. Phim này tự sửa chữa nếu bị hư hỏng. Tốc độ ăn mòn đồng đều là 0,025 mm/năm hoặc ít hơn. Không rỗ, không nứt.

Thứ hai, ngăn ngừa bám bẩn sinh học.Các ion đồng từ từ giải phóng khỏi bề mặt ống. Hàu, trai và tảo sẽ không bám vào. Không có vật liệu ống thông thường nào khác có thể làm được điều này một cách tự nhiên.

Thứ ba, chi phí hợp lý.C70600 nằm giữa thép carbon (rẻ nhưng nhanh hỏng) và titan (tuyệt vời nhưng đắt tiền). Đối với hầu hết các bộ trao đổi nhiệt nước biển, C70600 là giá trị tốt nhất.

BWG 18 (1,24mm) và BWG 16 (1,65mm) là hai độ dày thành phổ biến nhất cho ống trao đổi nhiệt C70600.Sự lựa chọn phụ thuộc vào độ hung hãn và áp lực của nước biển.

Lựa chọn BWG điển hình theo ứng dụng:

Nguyên tắc chung:Thành mỏng hơn (BWG 18) giúp truyền nhiệt tốt hơn. Thành dày hơn (BWG 16) cho áp suất cao hơn hoặc cho phép ăn mòn lâu hơn.

C70600 đánh bại đồng và đồng thau trong nước biển. Nó thua titan ở tốc độ cao hoặc dịch vụ nhiệt độ cao.Nhưng titan có giá cao hơn 3-5 lần. Đây là cách C70600 sắp xếp.

Bảng so sánh các bộ trao đổi nhiệt làm mát bằng nước biển:

Đối với các bộ trao đổi nhiệt nước biển thông thường, C70600 là tiêu chuẩn đã được chứng minh. Không hạ cấp xuống đồng thau nhôm hoặc 316L. Không nâng cấp lên titan trừ khi bạn cần.

Ở mức dưới 2,5 m/s và 60 độ để sử dụng dịch vụ trao đổi nhiệt C70600 dài hạn.Đây là hai giới hạn cứng.

Giới hạn vận tốc giải thích:

Dưới 1,5 m/s: màng bảo vệ an toàn, ổn định

1,5 đến 2,5 m/s: chấp nhận được cho dịch vụ liên tục

Trên 2,5 m/s: nguy cơ ăn mòn va chạm tăng lên

Trên 3,0 m/s: không sử dụng C70600

Giới hạn nhiệt độ giải thích:

Dưới 40 độ: tuyệt vời, tốc độ ăn mòn thấp nhất

40 đến 60 độ: chấp nhận được, theo dõi thường xuyên

Trên 60 độ: tốc độ ăn mòn tăng mạnh

Trên 80 độ: không sử dụng C70600

Ống C70600 thường có tuổi thọ từ 20 đến 30 năm trong các bộ trao đổi nhiệt nước biển được thiết kế phù hợp.Màng bảo vệ vẫn ổn định. Tốc độ ăn mòn có thể dự đoán được. Ít hơn 1% số ống bị hỏng trong thập kỷ đầu tiên.

C70600 có giá cao hơn khoảng 30-50% so với đồng hoặc đồng thau, nhưng thấp hơn 70-80% so với titan.Dưới đây là so sánh giá sơ bộ cho mỗi kg.

Các vật liệu rẻ hơn (đồng, đồng thau, 316L) không hoạt động được trong nước biển. Chi phí thay thế vượt quá mức tiết kiệm.

C70600 hoạt động và có giá thành hợp lý.

Titanium hoạt động hoàn hảo nhưng chi phí cao hơn nhiều. Chỉ chỉ định titan nếu vận tốc vượt quá 4 m/s, nhiệt độ vượt quá 80 độ hoặc có cát.

Sử dụng C70600 cho hầu hết các bộ trao đổi nhiệt nước biển. Chỉ chuyển sang C71500 khi tốc độ vượt quá 2,5 m/s hoặc nhiệt độ vượt quá 60 độ.

Câu 1: Tại sao C70600 được sử dụng cho bộ trao đổi nhiệt nước biển?

C70600 mang lại ba lợi ích chính cho bộ trao đổi nhiệt nước biển.Đầu tiên, nó chống lại sự ăn mòn của nước biển bằng màng oxit tự sửa chữa. Thứ hai, nó ngăn chặn hiện tượng bám bẩn sinh học vì các ion đồng tiêu diệt hà và tảo. Thứ ba, nó có giá thấp hơn nhiều so với titan và có tuổi thọ từ 20-30 năm. Không có vật liệu ống nào khác kết hợp được cả ba ưu điểm ở mức giá này.

Câu 2: BWG nào phổ biến nhất cho ống ngưng tụ C70600?

BWG 18 (tường 1,24mm) là độ dày phổ biến nhất cho ống ngưng tụ C70600.Các nhà máy điện và tàu thủy sử dụng BWG 18 cho hầu hết các ứng dụng. BWG 16 (tường 1,65mm) được sử dụng cho áp suất cao hơn hoặc khi cần thêm khả năng chống ăn mòn. Tường dày hơn làm giảm sự truyền nhiệt, vì vậy các kỹ sư chỉ định tường mỏng nhất mà vẫn đảm bảo giới hạn an toàn.

Câu 3: C70600 có thể sử dụng cho thiết bị bay hơi không?

Có, C70600 hoạt động tốt trong thiết bị bay hơi, không chỉ thiết bị ngưng tụ.Tuy nhiên, hãy chú ý đến nhiệt độ. Thiết bị bay hơi thường chạy nóng hơn thiết bị ngưng tụ. Giữ nhiệt độ dưới 60 độ cho C70600. Trên đó, chuyển sang C71500. Đồng thời kiểm tra dòng chảy hai pha (nước và hơi) có thể gây xói mòn ngay cả ở vận tốc vừa phải.

Câu 4: Làm thế nào để cuộn ống C70600 thành tấm ống?

Các ống C70600 được mở rộng thành các tấm ống bằng cách sử dụng thiết bị giãn nở cán.Quá trình này tương tự như các hợp kim đồng khác. Sử dụng dầu nhẹ làm chất bôi trơn. Cuộn cho đến khi thành ống chắc chắn vào lỗ ống. Đừng cuộn quá nhiều. Được ủ C70600 (nhiệt độ O60) dễ dàng mở rộng. Không nên sử dụng C70600 được kéo cứng cho các tấm ống vì nó có thể bị nứt.

Câu 5: Yếu tố gây ô nhiễm điển hình của C70600 là gì?

C70600 có hệ số bám bẩn thấp vì nó chống lại sự phát triển sinh học.Đối với thiết kế bộ trao đổi nhiệt, hệ số bám bẩn từ 0,0002 đến 0,0005 m2·K/W là điển hình cho C70600 trong nước biển. Tỷ lệ này thấp hơn đáng kể so với thép carbon (0,001-0,002) hoặc thép không gỉ (0,0005-0,001). Hệ số tắc nghẽn thấp hơn có nghĩa là bộ trao đổi nhiệt nhỏ hơn cho cùng một nhiệm vụ.

Câu 6: Ống trao đổi nhiệt C70600 tồn tại được bao lâu?

20 đến 30 năm là điển hình đối với bộ trao đổi nhiệt C70600 được thiết kế tốt.Màng bảo vệ giữ tốc độ ăn mòn dưới 0,025 mm/năm. Với tốc độ này, ống BWG 18 1,24mm phải mất 40-50 năm để mất đi một nửa độ dày thành ống. Trong thực tế, các yếu tố khác như xói mòn đầu vào hoặc rối loạn khởi động gây ra hư hỏng trước khi xảy ra hiện tượng ăn mòn đồng đều. Tuy nhiên, 20-30 năm là tuyệt vời.

Q7: Ống C70600 có thể được thay thế riêng lẻ không?

Có, các ống C70600 riêng lẻ có thể được kéo và thay thế mà không cần nối lại toàn bộ bó.Bạn cắt ống phẳng bằng tấm ống ở cả hai đầu, dùng dụng cụ kéo ống tách nó ra, tháo ra và cuộn một ống mới vào các lỗ tương tự. Đây là thực hành tiêu chuẩn. Vì lý do này, hãy cất giữ các ống dự phòng.

Câu hỏi 8: Điều gì xảy ra nếu vận tốc nước biển trong bộ trao đổi nhiệt quá thấp?

Trầm tích lắng xuống và các mảnh vụn tích tụ khi vận tốc giảm xuống dưới 0,5-1,0 m/s.Đây là sự trì trệ. Các mảnh vụn dưới lớp cặn lắng có thể tạo ra sự ăn mòn cục bộ. Một số loài sinh vật biển cũng có thể bám vào với tốc độ rất thấp. Duy trì ít nhất 1,0-1,5 m/s trong ống C70600 trong quá trình vận hành. Nếu tốc độ phải thấp hơn, hãy tăng tần suất kiểm tra.

Câu hỏi 9: C70600 có yêu cầu nước biển bên ống hay bên vỏ không?

Nước biển phải luôn đi qua phía ống chứ không phải phía vỏ khi sử dụng C70600.Dòng chảy bên ống cho phép làm sạch dễ dàng hơn, kiểm soát tốc độ tốt hơn và kiểm tra đơn giản hơn. Nước biển bên vỏ có ống đồng niken rất hiếm và không được khuyến khích. Đổ nước biển vào trong ống. Đổ nước làm mát hoặc chất làm lạnh vào phía vỏ.

Câu hỏi 10: Chiều dài ống tối đa của bộ trao đổi nhiệt C70600 là bao nhiêu?

15 mét (khoảng 49 feet) là mức tối đa thực tế đối với đèn C70600 không có giá đỡ.Ống dài hơn có nguy cơ bị võng và rung. Đối với các bó dài hơn, hãy thêm các giá đỡ ống trung gian. Chiều dài ống không bị giới hạn bởi vật liệu C70600 mà bởi thiết kế cơ học. Một số nhà máy điện sử dụng ống 20-25 mét với nhiều tấm đỡ.

Câu hỏi 11: Tôi có thể sử dụng C70600 cho bộ trao đổi nhiệt vỏ và ống không?

Có, C70600 rất phổ biến trong các bộ trao đổi nhiệt dạng vỏ và ống.Trên thực tế, hầu hết các bộ trao đổi nhiệt dạng ống và vỏ làm mát bằng nước biển đều sử dụng ống C70600 hoặc C71500. Chất liệu vỏ thường là thép carbon, đồng thau hải quân hoặc đồng niken tùy thuộc vào phía nước biển. Các tấm ống thường bằng đồng thau hải quân hoặc đồng niken để phù hợp với vật liệu ống.

Câu hỏi 12: C70600 so sánh với titan trong bộ trao đổi nhiệt như thế nào?

Titanium tồn tại lâu hơn nhưng có giá cao hơn 3-5 lần. C70600 là lựa chọn giá trị cho điều kiện bình thường. Titanium resists all forms of seawater corrosion, even at high velocity and high temperature. It also does not biofoul. However, titanium is expensive and harder to roll into tube sheets. Use titanium for very aggressive jobs (sand, high velocity >4 m/s, temperature >80 độ). Sử dụng C70600 cho mọi thứ khác.

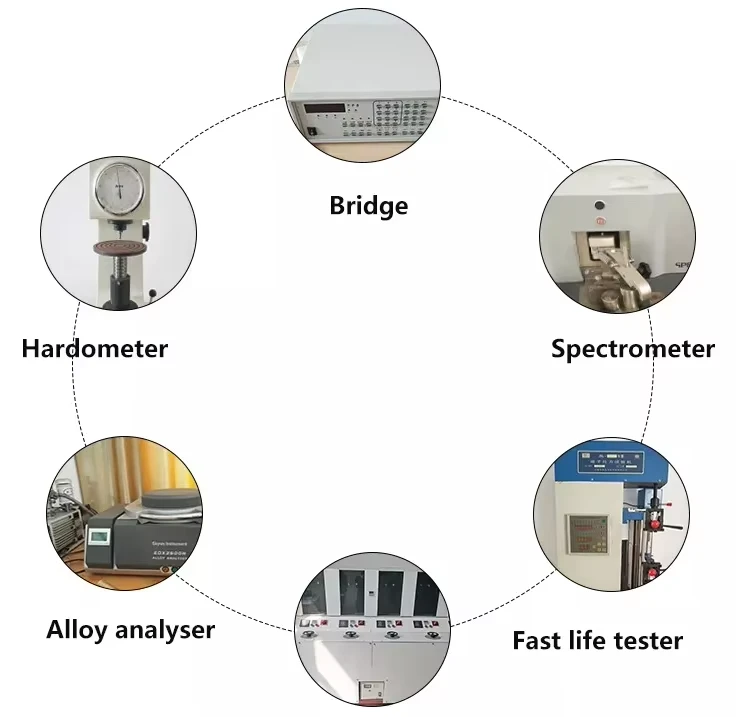

Mỗi lô ống trải qua 5 lần kiểm tra trước khi vận chuyển:

Hoá học→ Máy quang phổ xác nhận Ni 9-11%, Fe 1,0-1,8% (ASTM E1473)

Sức mạnh→ Kéo thử cho đến khi đứt. Phải đạt tối thiểu 310 MPa (ASTM E8)

sai sót→ Đầu dò dòng điện xoáy chạy qua từng ống. Bất kỳ tín hiệu nào=đều bị từ chối (ASTM E243)

độ dẻo→ Làm phẳng một vòng thành bức tường 3x. Không được phép có vết nứt (ASTM B968)

rò rỉ→ Áp suất thủy tĩnh 3000 psi, giữ trong 10 giây (ASTM B111)

Bạn nhận được Báo cáo thử nghiệm của nhà máy với mỗi đơn hàng. Có sẵn kiểm tra của bên thứ ba (SGS, BV, Lloyds).

Mũ nhựa ở cả hai đầu

Giấy VCI giữa các lớp ống

Co lại quấn quanh mỗi bó

Dây đai thép để cố định bó hàng

Vỏ gỗ dành cho những sản phẩm có chiều dài cắt nhỏ hoặc kích thước dễ vỡ

Bó thép + pallet gỗ cho ống tiêu chuẩn 6-12m

Nhãn chống thấm có cấp độ, OD, tường, số nhiệt, số lượng

Từ nguyên liệu thô đến ống thành phẩm trong một nhà máy:

tan chảy(3 lò, mỗi lò 5 tấn) → biến đồng + niken + sắt thành hợp kim lỏng

Đúc(2 dòng) → đổ chất lỏng vào phôi đặc, đường kính 80-220mm

Phun ra(máy ép 3500 tấn) → đục phôi thành vỏ ống rỗng

Vẽ lạnh(8 băng ghế) → kéo vỏ qua khuôn để thu nhỏ OD và tường

Ủ(4 lò) → làm nóng ống đến 600 độ để làm mềm sau khi rút

Làm thẳng và cắt(3 dòng) → làm ống thẳng và cắt theo chiều dài

Kiểm tra(2 máy dòng điện xoáy) → Kiểm tra 100%

Kiểm tra hàng tồn kho và thời gian giao hàng hôm nay
