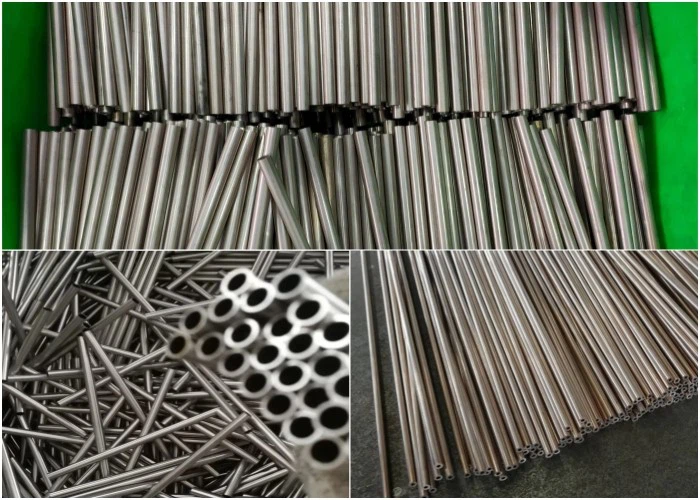

Ống đồng niken C70600là một ống hợp kim đồng{0}}niken phổ biến, được biết đến vớihiệu suất tuyệt vời trong nước biển và các môi trường ăn mòn khác nhau. Nó thường được gọihợp kim niken 90/10 đồng{2}}bởi vì thành phần danh nghĩa của nó chứa khoảng90% đồng và 10% niken.
Ống này được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm đường ống dẫn dầu khí, thiết bị xử lý nước, công nghiệp hóa chất và công nghiệp điện hạt nhân.GNEEduy trì một kho đồng niken C70600 phong phú ở các dạng bao gồm thanh, tấm, ống, phụ kiện và mặt bích.
Ưu điểm chính của ống đồng niken C70600 bao gồm:
Sức mạnh vừa phảivới khả năng hàn và định hình tuyệt vời
Do có thêm sắt và mangan nên hợp kim 90/10 cókhả năng chống ăn mòn nói chung và nứt ứng suất tuyệt vời
Hiệu suất vượt trội dưới sự xói mònvà tác động trong vùng nước hỗn loạn-tốc độ cao chứa bong bóng và phù sa
Các tính năng chính của ống đồng niken 90/10
| Tính năng | Lợi ích cho người mua |
|---|---|
| Khả năng chống ăn mòn nước biển tuyệt vời | Tạo thành lớp màng bảo vệ ổn định trong nước biển; chống rỗ, ăn mòn kẽ hở và ăn mòn điện |
| Chống ăn mòn xói mòn cao | Chịu được tốc độ dòng chảy cao hơn các hợp kim đồng khác; màng bảo vệ vẫn bền ở-nước có tốc độ cao |
| Khả năng chống bám bẩn sinh học tốt | Các ion đồng ngăn chặn sự bám dính của sinh vật biển, giảm bám bẩn sinh học và duy trì hiệu quả trao đổi nhiệt |
| Sức mạnh trung bình | Đủ cho hầu hết các ứng dụng trao đổi nhiệt và đường ống mà không cần quá{0}}kỹ thuật |
| Khả năng hàn tuyệt vời | Thích hợp cho hàn khí, hàn hồ quang, hàn laser và các phương pháp khác |
| Ổn định nhiệt tuyệt vời | Duy trì các đặc tính trong môi trường có nhiệt độ-cao (thiết bị trao đổi hơi nước và nhiệt) |
Bảng thông số kỹ thuật ống ASTM B466 UNS C70600
| tham số | Chi tiết |
|---|---|
| Đặc điểm kỹ thuật | ASTM SB 466 |
| Phạm vi kích thước | 1/2" đến 6" NB ở nhiều loại SWG & SCH |
| Đường kính ngoài | 4,00 đến 22,00 mm |
| Độ dày của tường | 0,15 mm đến 1,50 mm |
| Tùy chọn độ dài | Độ dài yêu cầu ngẫu nhiên đơn, ngẫu nhiên đôi hoặc tùy chỉnh |
| Tùy chọn lịch trình | SCH20, SCH30, STD, SCH80, XS, SCH60, SCH120, SCH140, SCH160, XXS |
| Các biểu mẫu có sẵn | Tròn, vuông, hình chữ nhật, cuộn, hình chữ "U", cuộn bánh Pan, ống thủy lực |
| Kết thúc Kết thúc | Đầu trơn, Đầu vát hoặc Có ren |
| Điểm tương đương | Đồng Niken 90/10 (C70600), Cupro Niken 70/30 (C71500), UNS C71640 |
Tiêu chuẩn quốc tế cho ống đồng niken C70600
| Tiêu chuẩn | Phạm vi ứng dụng |
|---|---|
| ASTM B111/B111M | Ống ngưng tụ và trao đổi nhiệt bằng đồng và hợp kim đồng liền mạch |
| ASTM B466/B466M | Ống và ống đồng{0}}niken liền mạch |
| EN 12451 | Tiêu chuẩn Châu Âu cho ống trao đổi nhiệt bằng đồng và hợp kim đồng |
| EEMUA 144 | Tiêu chuẩn của Vương quốc Anh dành cho ống đồng-niken trong các ứng dụng ngoài khơi và hàng hải |
| SỮA-T-16420K | Tiêu chuẩn quân sự Hoa Kỳ dành cho ống đồng-niken |
Thành phần hóa học của ống đồng niken ASTM B{0}}/10
| Yếu tố | Đặc điểm kỹ thuật hợp kim đồng UNS C70600 |
|---|---|
| Đồng (bao gồm bạc) | còn lại |
| Niken (bao gồm Coban) | 9,0% đến 11,0% |
| Chì (tối đa) | 0.05% |
| Sắt | 1,0% đến 1,8% |
| Kẽm (tối đa) | 1.0% |
| Mangan (tối đa) | 1.0% |
Tính chất cơ học của ống đồng niken 90/10
| Tài sản | Giá trị cho C70600 (Nhiệt độ ủ mềm) |
|---|---|
| Độ bền kéo (phút) | 38 ksi (260 MPa) |
| Sức mạnh năng suất (phút) | 13 ksi (90 MPa) |
| Độ cứng Rockwell B (tối đa) | 45 HRB |
Kích thước ưa thích cho ống đồng niken C{0}}/10
Lưu ý: Bảng bên dưới hiển thị độ dày thành tiêu chuẩn cho ống liền mạch dựa trên đường kính NPS.
| NPS | Đường kính ngoài (in. [mm]) | Tường thông thường (in. [mm]) | Bức tường cực kỳ chắc chắn (in. [mm]) |
|---|---|---|---|
| 1/8 | 0.405 [10.3] | 0.062 [1.57] | 0.100 [2.54] |
| 1/4 | 0.540 [13.7] | 0.082 [2.08] | 0.123 [3.12] |
| 3/8 | 0.675 [17.1] | 0.090 [2.29] | 0.127 [3.23] |
| 1/2 | 0.840 [21.3] | 0.107 [2.72] | 0.149 [3.78] |
| 3/4 | 1.050 [26.7] | 0.114 [2.90] | 0.157 [3.99] |
| 1 | 1.315 [33.4] | 0.126 [3.20] | 0.182 [4.62] |
| 1 1/4 | 1.650 [42.4] | 0.146 [3.71] | 0.194 [4.93] |
| 1 1/2 | 1.900 [48.3] | 0.150 [3.81] | 0.203 [5.16] |
| 2 | 2.375 [60.3] | 0.156 [3.96] | 0.221 [5.61] |
| 2 1/2 | 2.875 [73.0] | 0.187 [4.75] | 0.280 [7.11] |
| 3 | 3.500 [88.9] | 0.219 [5.56] | 0.304 [7.72] |
| 4 | 4.500 [114] | 0.250 [6.35] | 0.341 [8.66] |
| 6 | 6.625 [168] | 0.250 [6.35] | 0.437 [11.1] |
Các ứng dụng của ống đồng Niken 90/10 C70600
| Ngành công nghiệp | Ứng dụng cụ thể |
|---|---|
| Ngoài khơi & đóng tàu | Hệ thống làm mát bằng nước biển, hệ thống phòng cháy chữa cháy, đường nước dằn, thiết bị bay hơi, bình ngưng |
| Phát điện | Bình ngưng và ống trao đổi nhiệt trong nhà máy điện |
| Công nghiệp dầu khí | Hệ thống tuần hoàn nước biển trên giàn, đường ống xử lý |
| Hóa chất & Hóa dầu | Bộ trao đổi nhiệt và đường ống-chống ăn mòn |
| Khử muối | Nhà máy khử mặn nước biển |
Câu hỏi thường gặp
1. Sự khác biệt giữa ống đồng niken C70600 và ống niken đồng C71500 là gì?
C70600 (ống niken đồng 90/10) chứa khoảng 90% đồng và 10% niken, trong khi C71500 (ống niken đồng 70/30) chứa khoảng 70% đồng và 30% niken.C71500 mang lại độ bền cao hơn và khả năng chống ăn mòn tốt hơn trong nước biển rất hung hãn, nhưng C70600 tiết kiệm hơn và có sẵn rộng rãi hơn cho các ứng dụng hàng hải nói chung.
2. Tiêu chuẩn tương đương cho ống đồng niken C70600 là gì?
Ống đồng niken C70600 có các chất tương đương sau:ASTM B466/B466M, EN 12451 (CuNi10Fe1Mn) và BS 2871 (CN102). Tất cả các tiêu chuẩn này đều bao gồm thành phần hợp kim đồng niken 90/10.
3. Ống đồng niken C70600 có thể hàn vào ống thép cacbon được không?
Không nên hàn trực tiếp ống niken đồng C70600 vào ống thép carbon do nguy cơ ăn mòn điện.Sử dụng mối nối chuyển tiếp hoặc kim loại đệm gốc nikenchẳng hạn như AWS A5.14 ERNiCu-7. Ngoài ra, hãy sử dụng các kết nối mặt bích với miếng đệm cách ly.
4. Nhiệt độ hoạt động tối đa của ống đồng niken C70600 90/10 là bao nhiêu?
Ống đồng niken C70600 có thể hoạt động liên tục ở nhiệt độ lên tới315 độ (600 độ F)trong-điều kiện không bị oxy hóa. Đối với nhiệt độ cao hơn, nên sử dụng C71500 (70/30 đồng niken).
5. Quá trình chế tạo ống đồng niken C70600 và ống inox 316 khác nhau như thế nào?
Ống đồng niken C70600 làdễ dàng hơn để hình thành và hànhơn thép không gỉ 316. Nó đòi hỏilực uốn ít hơnvà có thể được hàn bằng các kỹ thuật đơn giản hơn. Tuy nhiên,C70600 có độ cứng thấp hơnvà dễ bị hư hại bề mặt trong quá trình xử lý.
6. Phương pháp hàn nào phù hợp với ống đồng niken C{1}}/10?
Ống đồng niken C70600 có thể được hàn bằng cách sử dụnghàn hồ quang khí vonfram (GTAW/TIG), hàn hồ quang kim loại khí (GMAW/MIG), hàn hồ quang kim loại được che chắn (SMAW) và hàn oxyacetylene. Sử dụng kim loại phụAWS A5.7 ERCuNihoặcAWS A5.14 ERNiCu-7để có kết quả tốt nhất.
7. Ống đồng niken C70600 có phù hợp với hệ thống không khí áp suất cao không?
Có, nhưng trong giới hạn.Ống đồng niken C70600 lịch 80 hoặc XS có thể xử lý áp suất lên tới xấp xỉ1500 psi tùy thuộc vào nhiệt độ. For very high-pressure air systems (>3000 psi), thép không gỉ hoặc thép hợp kim được ưa chuộng hơn do độ bền kéo cao hơn.
8. Sự khác biệt ứng dụng chính giữa ống đồng niken C70600 và ống đồng C12200 là gì?
Ống đồng niken C70600 làđược thiết kế đặc biệt cho môi trường nước biển và biểndo khả năng chống ăn mòn vượt trội của nó. Đồng C12200 (đồng DHP) được sử dụng chohệ thống ống nước, HVAC và nước ngọtnhưng sẽ nhanh chóng bị ăn mòn trong nước biển.
9. Ống đồng niken C70600 90/10 chống bám bẩn sinh học như thế nào so với ống titan?
Cả hai vật liệu đều chống bám bẩn sinh học, nhưngỐng đồng niken C70600 có tác dụng ngăn ngừa bám bẩn sinh học tích cựcdo giải phóng ion đồng. Ống titan chỉ dựa vào bề mặt nhẵn của nó và yêu cầu tốc độ dòng chảy cao hơn để ngăn chặn sự bám dính. Đối với hệ thống nước biển-có dòng chảy thấp,C70600 thường vượt trội hơn.
10. Ống đồng niken C70600 sau khi hình thành cần xử lý nhiệt như thế nào?
Ống niken đồng C70600 thường yêu cầu ủ ở 650-760 độ (1200-1400 độ F)sau khi tạo hình nguội đáng kể (uốn, kéo). Điều này khôi phục độ dẻo và giảm bớt căng thẳng bên trong. Làm nguội là không cần thiết; làm mát không khí là đủ.
Kiểm tra chất lượng ống đồng niken C70600
| Phương pháp kiểm tra | Mục đích |
|---|---|
| Phân tích hóa học (OES) | Xác minh hàm lượng đồng, niken, sắt và mangan |
| Kiểm tra độ bền kéo | Xác nhận cường độ năng suất và độ bền kéo đáp ứng tiêu chuẩn ASTM B466 |
| Kiểm tra độ cứng (Rockwell B) | Đảm bảo tối đa 45 HRB cho điều kiện ủ |
| Kiểm tra độ phẳng | Kiểm tra độ dẻo và độ chắc chắn của đường ống |
| Kiểm tra làm phẳng ngược | Phát hiện khuyết tật bên trong và cán màng |
| Kiểm tra dòng điện xoáy (ECT) | Phát hiện các khuyết tật trên bề mặt và gần{0}}bề mặt |
| Kiểm tra thủy tĩnh | Xác minh tính toàn vẹn áp suất (100% đường ống) |
| Kiểm tra ăn mòn giữa các hạt | Đảm bảo khả năng chống lại sự tấn công ăn mòn dọc theo ranh giới hạt |
| Kiểm tra bằng kính hiển vi | Kiểm tra cấu trúc hạt và hàm lượng bao gồm |
Bao bì ống đồng niken C70600
| Phương pháp đóng gói | Bảo vệ được cung cấp |
|---|---|
| Nắp cuối bằng nhựa | Ngăn chặn sự xâm nhập của độ ẩm và mảnh vụn trong quá trình lưu trữ và vận chuyển |
| Đi kèm với dây đai thép | Cố định nhiều ống lại với nhau để xử lý an toàn |
| Bao bì vải dệt bằng nhựa | Lớp ngoài bảo vệ chống bụi và mài mòn nhỏ |
| Pallet gỗ hoặc thùng | Tạo điều kiện thuận lợi cho việc tải xe nâng và ngăn chặn sự tiếp xúc với mặt đất |
| Giấy chống thấm xen kẽ | Ngăn chặn sự tiếp xúc và trầy xước trực tiếp giữa kim loại-với-kim loại |
| Xuất khẩu bao bì đi biển | Tuân thủ ISPM-15 cho vận chuyển quốc tế |
Thiết bị nhà máy sản xuất ống đồng niken C70600
| Loại thiết bị | Chức năng |
|---|---|
| Lò nung cảm ứng | Kiểm soát chính xác thành phần hợp kim (90% Cu, 10% Ni, Fe, Mn) |
| Dây chuyền đúc liên tục ngang | Sản xuất phôi ống đồng nhất |
| Máy ép đùn (2500T+) | Tạo thành vỏ rỗng từ phôi rắn |
| Nhà máy pilger lạnh | Giảm đường kính và độ dày của tường với độ chính xác cao |
| Bàn kéo (10-50 tấn) | Đạt được kích thước cuối cùng và độ hoàn thiện bề mặt |
| Lò ủ (không khí được kiểm soát) | Làm mềm vật liệu giữa các bước làm việc nguội |
| Máy làm thẳng (6 cuộn) | Uốn đúng cách và đảm bảo độ thẳng |
| Bộ phận cắt và vát cạnh | Cắt theo chiều dài chính xác và chuẩn bị các đầu vát |
| Đường thử dòng điện xoáy và siêu âm | Thử nghiệm không phá hủy 100%- |
| Lò ủ chân không | Ủ sáng cho bề mặt-chống ăn mòn |
