Nơi sử dụng hợp kim đồng dẫn điện trong máy điện

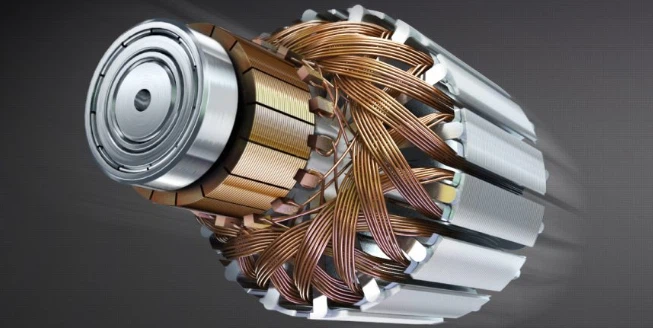

Động cơ điện và máy phát điện tiêu thụ đồng theo ba vai trò riêng biệt. Dây quấn mang dòng điện chính và thường là dây đồng cứng điện phân đến cấp dây dẫn; các vòng thu của máy rôto quấn dây-và cổ góp của máy DC mang dòng điện qua một tiếp điểm trượt; và giá đỡ điện cực, cánh tay điện cực và vòng-mang dòng điện của thiết bị hàn dẫn dòng điện lớn dưới áp suất vào vật liệu. Hai nhóm sau là lý do tồn tại của hợp kim đồng dẫn điện, bởi vì một thành phần kết hợp độ dẫn điện cao với độ bền cao, khả năng chống mài mòn và khả năng chống làm mềm ở nhiệt độ không thể được chế tạo từ đồng ủ nguyên chất.
Xung đột kỹ thuật là cơ bản. Bất cứ thứ gì làm tăng độ bền của đồng - gia công nguội hoặc hợp kim - đều làm giảm độ dẫn điện của nó và bất kỳ thành phần tiếp xúc nào quá nóng sẽ mềm ra, mài mòn nhanh chóng và mất đi độ ổn định về kích thước. Do đó, việc lựa chọn hợp kim đồng dẫn điện là sự cân bằng giữa độ dẫn điện, độ bền ở nhiệt độ, khả năng chống mài mòn và đặc tính tiếp xúc, được giải quyết khác nhau đối với từng loại máy.
Yêu cầu đối với Vòng góp và Phân đoạn cổ góp
Các vòng góp và các đoạn cổ góp truyền dòng điện qua chổi than và phải giữ được hình dạng cũng như độ hoàn thiện bề mặt của chúng trong suốt thời gian sử dụng của máy. Tập thuộc tính mà các nhà thiết kế bộ trao đổi nhiệt và động cơ làm việc là:
Độ dẫn điện ít nhất khoảng 49 MS/m, tương ứng với khoảng 85 % IACS, do đó tổn thất tiếp xúc và nhiệt độ ở mức thấp.
Độ bền kéo ít nhất khoảng 294 MPa, với độ giãn dài trên 2 %, sao cho đoạn hoặc vòng không bị nứt khi ép, lăn hoặc lắp co.
Độ cứng ít nhất khoảng 90 HV với khả năng chống mài mòn tốt vì vật liệu phải chịu được ma sát cọ liên tục.
Hoạt động tiếp xúc đáng tin cậy với điện trở tiếp xúc thấp và ổn định.
Nhiệt độ làm mềm cao hơn nhiệt độ làm việc thực tế của bộ phận, được đo ở bề mặt tiếp xúc dưới tải điện bình thường.
Điểm cuối cùng quyết định việc lựa chọn vật liệu thường xuyên hơn bất kỳ điểm nào khác. Đồng nguyên chất được gia công nguội thường chỉ được sử dụng ở nhiệt độ khoảng 80 độ, vì từ khoảng 150 độ trở lên, cấu trúc được gia công nguội kết tinh lại và thành phần dần dần mất đi độ cứng và độ bền mà thiết kế dựa vào. Khi nhiệt độ làm việc cao hơn, phải sử dụng hợp kim có pha thứ hai ổn định hoặc bổ sung bạc.
Các họ hợp kim và giới hạn nhiệt độ của chúng
| Gia đình vật chất | Tên gọi điển hình | Nhiệt độ làm việc hữu ích | Đặc trưng |
|---|---|---|---|
| Đồng nguyên chất được gia công nguội | C11000, T2 | Lên đến khoảng 80 độ | Độ dẫn điện cao nhất nhưng mềm đi ở khoảng 150 độ và mất độ bền |
| đồng bạc- | Phạm vi C11300 đến C11600 | Lên đến khoảng 250 độ | Bạc làm tăng nhiệt độ làm mềm chỉ với mức độ dẫn điện nhỏ |
| Cadmium-đồng mang | C16200 | Lên đến khoảng 250 độ | Độ bền cao và độ dẫn điện tốt, nhưng bị hạn chế ở một số thị trường do quy định về chất độc hại |
| Đồng đất hiếm | Đồng có bổ sung một lượng nhỏ đất hiếm | Lên đến khoảng 250 độ | Cải thiện khả năng chống làm mềm và khả năng làm việc nóng; được sử dụng khi không có đồng bạc |
| đồng zirconi | C15000 | Lên đến khoảng 350 độ | Xử lý kết tủa cho độ dẫn điện tốt với khả năng chống làm mềm tốt hơn nhiều |
| đồng crom-ziconi | C18150 | Khoảng 350 đến 500 độ | Khoảng 80 % IACS có độ cứng nóng cao; sự lựa chọn tiêu chuẩn cho cổ góp công suất cao và điện cực hàn |
| Đồng berili | C17200, C17510 | Phụ thuộc vào tâm trạng và tình trạng | Độ bền rất cao của lò xo và các điểm tiếp xúc; độ dẫn thấp hơn và kiểm soát bụi cụ thể cần thiết trong gia công |
Do đó, đối với các phân đoạn cổ góp, trình tự thực tế rất đơn giản: đồng được gia công nguội dành cho máy chịu tải nhẹ có nhiệt độ bề mặt thấp, bạc, đất hiếm hoặc đồng mang cadmium dành cho cổ góp lên đến khoảng 250 độ, đồng zirconi dành cho máy có nhiệt độ lên đến khoảng 350 độ và đồng zirconium crom- dành cho máy công suất cao hoạt động trong dải 350 đến 500 độ. Vòng thu gom tuân theo logic tương tự với sự nhấn mạnh thêm vào khả năng chống mài mòn vì tiếp điểm trượt loại bỏ vật liệu liên tục.
Bạc, zirconi và crom-So sánh đồng zirconi
Đồng mang bạc{0}}hoạt động bằng cách tăng nhiệt độ kết tinh lại: lượng bạc bổ sung nhỏ không tạo thành pha thứ hai thô, do đó độ dẫn điện vẫn rất gần với độ dẫn của đồng nguyên chất trong khi vật liệu vẫn giữ được độ bền khi gia công nguội ở nhiệt độ cao hơn rõ rệt. Đó là sự lựa chọn tự nhiên ở những nơi cần có độ dẫn tối đa và độ ổn định nhiệt vừa phải, chẳng hạn như cổ góp lớn, vòng mang dòng và kết nối thanh cái dòng cao hoạt động ở nhiệt độ ấm.
Đồng zirconi và đồng zirconi crom-hoạt động bằng cách làm cứng kết tủa. Việc xử lý bằng giải pháp có kiểm soát và lão hóa sẽ kết tủa các hạt mịn cố định cấu trúc và duy trì độ bền ở nhiệt độ mà đồng được gia công nguội đã mềm đi. Đồng crom-zirconi chứa khoảng 80% IACS với độ cứng và độ bền nóng giúp nó phù hợp với các điện cực hàn điện trở và các cổ góp chịu tải nặng nhất, trong khi độ dẫn điện của nó vẫn đủ cao để giữ nhiệt điện trở trong giới hạn chấp nhận được.
Đồng mang cadimi- chiếm một vị trí ngày càng thu hẹp. Sự kết hợp giữa độ bền và độ dẫn điện của nó là tuyệt vời, nhưng cadmium bị hạn chế theo các quy định về chất độc hại ở một số thị trường xuất khẩu quan trọng, vì vậy nhiều người mua hiện chỉ định loại bạc hoặc zirconium để thay thế. Khi bản vẽ cũ yêu cầu đồng cadmium, việc thay thế phải được xác nhận dựa trên các yêu cầu về độ dẫn điện, độ bền và nhiệt độ làm mềm thay vì chỉ theo tên loại và việc thay thế phải được ghi lại trong hồ sơ kỹ thuật.
Điện cực hàn, tay điện cực và vòng thu
Que hàn điện trở dẫn dòng hàn và truyền lực hàn nên vật liệu phải thỏa mãn cùng lúc 4 yêu cầu: độ dẫn điện và độ dẫn nhiệt cao hơn phôi được hàn, độ cứng cao đặc biệt ở nhiệt độ cao, không có phản ứng hợp kim hóa hoặc dính vào phôi, có khả năng chống oxy hóa tốt nên không hình thành lớp oxit cách điện khi sử dụng.
Lựa chọn theo vật liệu được hàn. Hợp kim nhôm, magie và hợp kim đồng được hàn bằng các điện cực làm từ đồng bạc, đồng zirconi hoặc đồng tăng cường phân tán, trong đó phân tán alumina cho độ bền nóng rất cao. Thép nhẹ, hợp kim niken và thép hợp kim thấp được hàn bằng điện cực đồng zirconium, đồng crom và đồng zirconium crom-. Thép không gỉ và hợp kim chịu nhiệt cần có đồng berili có độ dẫn điện cao và đồng zirconium crom-, có khả năng chống lại nhiệt độ điện cực cao hơn. Trong trường hợp không thể chấp nhận được sự nhiễm bẩn đồng của phôi, chẳng hạn như trong sản phẩm bạch kim, vàng hoặc dây tóc, thì các điện cực kim loại chịu lửa và vật liệu tổng hợp vonfram-đồng được sử dụng thay thế, chấp nhận độ dẫn điện thấp hơn của chúng để đổi lấy một điểm tiếp xúc không{7}}gây ô nhiễm.
Giá đỡ điện cực, cánh tay điện cực và vòng thu mang dòng điện có nhiệm vụ hơi khác. Chúng phải kết hợp độ dẫn điện cao với độ cứng cơ học dưới tải uốn, vì vậy chúng thường được làm từ đồng crom hoặc đồng zirconium crom- ở điều kiện kết tủa cứng lại, được gia công và sau đó lão hóa, với các đường làm mát được bố trí để giữ giá đỡ điện cực ở dưới phạm vi làm mềm của nó. Mất độ cứng trong giá đỡ điện cực biểu hiện dưới dạng sai lệch điện cực và các điểm hàn không nhất quán từ lâu trước khi bộ phận bị hỏng về mặt cơ học.
Dây dẫn, dây tiếp xúc và kết nối linh hoạt
Logic thuộc tính tương tự áp dụng cho dây dẫn trên không và dây dẫn tiếp xúc, trong đó mức tăng nhiệt độ tối đa cho phép không bao giờ vượt quá nhiệt độ làm mềm của vật liệu đã chọn. Đồng bạc, đồng đất hiếm, đồng cadmium và đồng crom-cadmium được sử dụng cho cáp, dây dẫn trên không, đường dây liên lạc và dây tiếp xúc, được chọn theo nhiệm vụ cơ học của từng ứng dụng: tính linh hoạt tốt và khả năng nối dễ dàng cho cáp linh hoạt, khả năng chống rung và mỏi cho dây dẫn trên cao cũng như khả năng chống mài mòn cho dây tiếp xúc chạy dưới ống lấy điện hoặc khung thu điện. Khi cần sự kết hợp giữa độ dẫn điện và độ bền kéo rất cao, các dây dẫn tổng hợp như thép mạ đồng-sẽ được sử dụng thay vì hợp kim đồng nguyên khối.
Trong các thiết bị gia dụng, thiết bị liên lạc và cụm điện tử, công tắc đảo chiều, lò xo và đầu nối đòi hỏi độ bền cao, giới hạn đàn hồi cao và khả năng chống mài mòn, ăn mòn và mỏi. Đồng berili, đồng titan và đồng phốt-pho thiếc bao phủ hầu hết các vị trí này và việc lựa chọn giữa chúng được thực hiện dựa trên độ dẫn điện cần thiết, lực lò xo và mức điện trở tiếp xúc cho phép. Ngược lại, thanh cái và các kết nối dòng điện nặng được làm từ đồng có độ dẫn điện cao ở trạng thái phẳng, kéo hoặc ép đùn, được kiểm tra điện trở suất và cung cấp phân tích hóa học được chứng nhận.
Câu hỏi thường gặp
Hỏi: Tại sao đồng nguyên chất không thể được sử dụng cho cổ góp động cơ?
Bởi vì bề mặt tiếp xúc của cổ góp chạy đủ nóng để kết tinh lại đồng đã gia công nguội. Khi điều đó xảy ra, độ cứng và khả năng chống mài mòn giảm, cạnh phân đoạn bị mòn sớm và diện tích tiếp xúc thay đổi, do đó, một hợp kim có nhiệt độ làm mềm cao hơn như đồng bạc, đồng zirconium hoặc đồng zirconium crom- sẽ được sử dụng để thay thế.
Hỏi: Độ dẫn điện và cường độ cần thiết cho vật liệu vòng thu là bao nhiêu?
Các giá trị chấp nhận điển hình là độ dẫn điện ít nhất khoảng 49 MS/m, tương đương với khoảng 85 % IACS, độ bền kéo ít nhất khoảng 294 MPa với độ giãn dài hơn 2 % và độ cứng ít nhất khoảng 90 HV, cùng với nhiệt độ hóa mềm cao hơn nhiệt độ làm việc của thành phần.
Hỏi: Hợp kim đồng nào được sử dụng làm điện cực hàn điện trở?
Đồng crom và đồng crom-zirconi, có khoảng 80 % IACS và độ cứng nóng cao, bao phủ phần lớn hàn thép và thép không gỉ. Hàn nhôm và magie sử dụng đồng bạc, đồng zirconi hoặc đồng được tăng cường phân tán, trong khi nhiệm vụ-không gây ô nhiễm sử dụng điện cực kim loại chịu lửa hoặc đồng{4}}vonfram.
Hỏi: Tại sao đồng cadmium được thay thế?
Cadmium bị hạn chế theo các quy định về chất độc hại ở một số thị trường lớn, do đó,-đồng chứa cadmium đã trở nên khó được đưa vào các sản phẩm xuất khẩu. Đồng ổ trục bạc và ổ trục zirconi mang lại độ dẫn tương đương với khả năng chấp nhận theo quy định tốt hơn và sự thay thế phải được xác nhận theo nhiệt độ làm mềm cần thiết.
Hỏi: Nhiệt độ làm mềm có ý nghĩa gì đối với dây dẫn đồng?
Đó là nhiệt độ mà tại đó hợp kim đồng cứng kết tủa hoặc gia công nguội bắt đầu mất đi độ bền vĩnh viễn do quá trình kết tinh lại hoặc quá-lão hóa. Mức tăng nhiệt độ cho phép của thanh cái, dây tiếp xúc hoặc cổ góp phải ở dưới giá trị đó, đó là lý do tại sao việc lựa chọn hợp kim tuân theo nhiệt độ làm việc đo được thay vì giá cấp.
Câu hỏi: Độ dẫn điện được xác minh trên thành phần hợp kim đồng được giao như thế nào?
Bằng cách đo điện trở suất theo phương pháp thử nghiệm được công nhận như ASTM B193, thường kết hợp với phân tích hóa học và kiểm tra độ cứng. Độ dẫn điện được biểu thị bằng phần trăm của tiêu chuẩn đồng ủ quốc tế, do đó giá trị đo được có thể được so sánh trực tiếp với giới hạn chấp nhận trong thông số kỹ thuật mua hàng.
